Микропроцессор (рис. 15) состоит из следующих структурных блоков:

─ внутренней шины;

─ регистров общего назначения;

─ арифметико-логического устройства (АЛУ);

─ буфера шины адреса;

─ буфера шины данных;

─ устройства управления и синхронизации;

─ регистра команд.

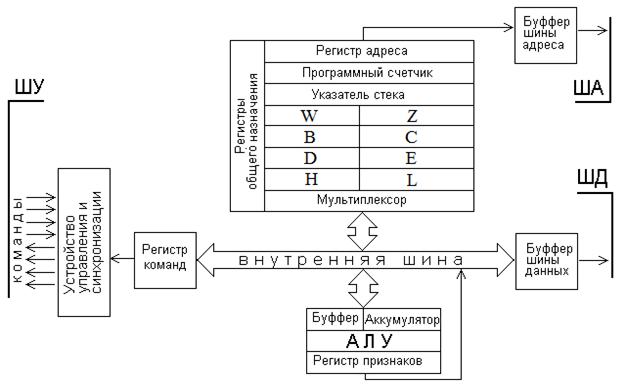

             Рис. 15.  Структура микропроцессора

Для связи между собой структурных блоков микропроцессора предназначена внутренняя шина.

Регистры общего назначения (РОН) содержат регистр адреса; программный счетчик; указатель стека; оперативные парные регистры: W Z; D C. D  E, H  L,мультиплексор.

В состав АЛУ входят буфер и аккумулятор для промежуточного хранения исходной цифровой информации; арифметико-логическое устройство; регистр признаков.

Регистр адреса служит для промежуточного хранения адреса обращения микропроцессора к конкретному  структурному блоку системы. Этот адрес в регистр заносится перед посылкой его в шину адреса.

Программный счетчик служит для формирования адреса обращения к ячейкам памяти, в которых хранятся команды программы управления микропроцессорной системы. При выполнении очередной команды алгоритма управления объектом содержание счетчика увеличивается автоматически на единицу, если этот алгоритм линейный.

Стеком называют часть оперативной памяти, в ячейки которой последовательно записывают оперативную информацию. При записи этой информации указатель стека автоматически увеличивается на число заполненных при записи ячеек памяти.  И наоборот, при считывании информации из стека его ячейки последовательно очищаются, а указатель стека уменьшается на число таких очищенных ячеек.

Кроме того, для хранения оперативной информации служат парные оперативные регистры общего назначения W и Z, B и C, D и E, H и L,  обращение к которым осуществляется через мультиплексор. Часть этих регистров предназначена для хранения адресной части команд,  в то время как  их исполнительная часть хранится в регистре команд.

Назначение каждого из элементов микропроцессора приведем в процессе описания принципа его работы.
